FNIRSI Handheld Digital Oscilloscope Transistor Tester SigGen 3 in 1 DSO-TC3

Ręczny oscyloskop cyfrowy Tester tranzystorów SigGen 3 w 1 FNIRSI DSO-TC3

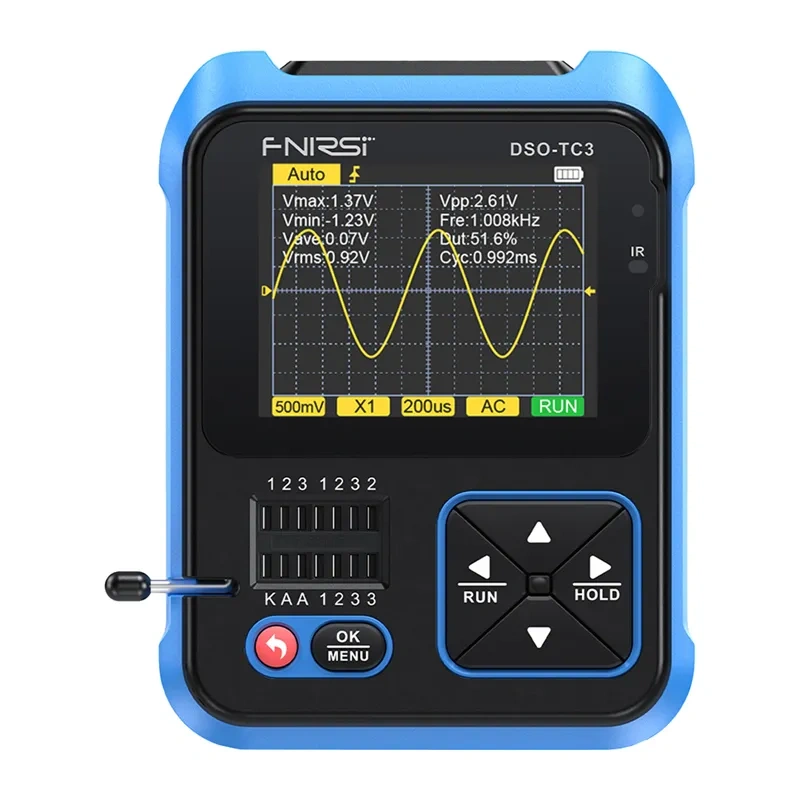

FNIRSI DSO-TC3 to ręczny oscyloskop cyfrowy, tester tranzystorów i generator sygnałów w jednym urządzeniu, stworzony z myślą o szybkiej diagnostyce, serwisie i pracy w terenie. Oferuje oscyloskop o próbkowaniu 10 MS/s i paśmie 500 kHz, inteligentny tester elementów elektronicznych oraz generator z 6 rodzajami przebiegów. Całość zamknięta w kompaktowej, odpornej obudowie o wymiarach 79×103×31 mm z dużym, kolorowym ekranem i wbudowanym akumulatorem 1500 mAh.

Czytelny ekran, który nie zawodzi w terenie

Wyświetlacz 2,4 cala TFT Full Color HD gwarantuje doskonałą widoczność nawet w jasnym otoczeniu i bezpośrednim świetle słonecznym. Kolorowa prezentacja przebiegów, symboli elementów i parametrów sprawia, że wyniki są natychmiast zrozumiałe – bez mrużenia oczu i bez domysłów.

Oscyloskop cyfrowy – szybkie i precyzyjne pomiary

Tryb oscyloskopu umożliwia analizę sygnałów w czasie rzeczywistym z częstotliwością próbkowania 10 MS/s, pasmem 500 kHz oraz maksymalnym napięciem wejściowym do 400 V (przy użyciu sondy 10:1). Zakres napięć przy sondzie 1:1 wynosi 80 Vpp (±40 V), a przy 10:1 aż 800 Vpp (±400 V). Czułość pionowa regulowana od 10 mV do 10 V, podstawa czasu od 1 µs do 10 s. Automatyczny tryb wyzwalania, tryb normalny i pojedynczy oraz przycisk AUTO pozwalają błyskawicznie uchwycić stabilny przebieg – nawet bez doświadczenia w obsłudze oscyloskopów. Urządzenie wyświetla automatyczne pomiary: wartość maksymalną, minimalną, średnią, RMS, peak-to-peak, częstotliwość, okres i współczynnik wypełnienia. Wbudowany kalibrowany sygnał prostokątny 1 kHz ułatwia kompensację sondy.

Inteligentny tester tranzystorów i elementów pasywnych

FNIRSI DSO-TC3 automatycznie rozpoznaje i mierzy tranzystory NPN i PNP, MOSFET-y N- i P-kanałowe (w tym IGBT), JFET-y, tyrystory (SCR), triaki, diody, diody Zenera (do 32 V), podwójne diody, a także rezystory (0,01 Ω – 50 MΩ), kondensatory (25 pF – 100 mF) i cewki (10 µH – 1000 mH). Urządzenie samodzielnie wykrywa wyprowadzenia elementów i wyświetla ich parametry, co znacząco przyspiesza diagnostykę i eliminuje ryzyko pomyłek. Tester mierzy również parametry takie jak hFE, napięcie baza-emiter, prąd kolektora, pojemność bramki i rezystancję drenu.

Generator sygnałów – 6 przebiegów do testów i symulacji

Wbudowany generator DDS umożliwia generację sinusoidy, fali prostokątnej, impulsu, trójkąta, rampy oraz sygnału DC. Częstotliwość regulowana w zakresie 1 Hz – 100 kHz, amplituda 0–3,3 V, współczynnik wypełnienia 0–100%. To idealne rozwiązanie do testowania układów, nauki elektroniki, symulacji sygnałów i szybkiej weryfikacji działania obwodów – bez potrzeby podłączania dodatkowego sprzętu.

Skrzynka narzędziowa, czyli dodatkowe funkcje dla wymagających

Tryb Tools oferuje szereg funkcji wykraczających poza podstawowe pomiary. Urządzenie umożliwia test ciągłości obwodu, pomiar napięcia wejściowego w zakresie 0–40 V, wyjście PWM, pomiar diod Zenera (0–32 V), odczyt temperatury z czujników DS18B20 (0–85°C) oraz temperatury i wilgotności z czujników DHT11 (0–60°C, 5–95%). Dodatkowo wbudowany dekoder podczerwieni automatycznie analizuje kody protokołu NEC, wyświetlając kod użytkownika i kod danych wraz z przebiegiem sygnału IR. Dostępna jest również funkcja kalibracji urządzenia.

Jedno kliknięcie i gotowe – maksimum wygody

Obsługa urządzenia została zaprojektowana z myślą o szybkości. Jednoprzyciskowe przełączanie trybów, logiczne menu, przycisk HOLD do zatrzymywania przebiegu i intuicyjne sterowanie D-padem sprawiają, że pomiar, test lub generacja sygnału zajmują dosłownie chwilę. Inteligentna ochrona przeciwprzepięciowa chroni urządzenie przed przypadkowym uszkodzeniem. To narzędzie, które pracuje razem z użytkownikiem, a nie przeciwko niemu.

Składana podstawka – wolne ręce podczas pracy

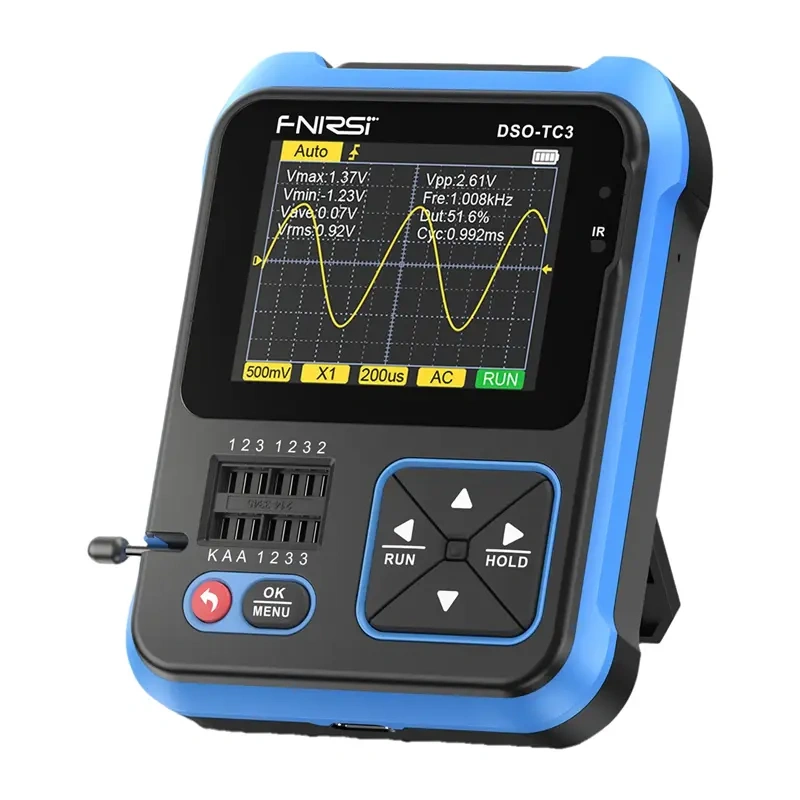

Zintegrowana, składana podstawka z regulacją kąta do 90° pozwala stabilnie ustawić urządzenie na stole lub stanowisku serwisowym. Kompaktowa konstrukcja sprawia, że urządzenie jest małe i łatwe do przenoszenia. Dzięki temu możesz pracować obiema rękami, zachowując stały podgląd wyników – bez improwizowanych podpórek i ryzyka przewrócenia sprzętu.

Solidna obudowa, gotowa na realne warunki

Wytrzymała obudowa z tworzywa ABS zapewnia zwiększoną odporność na upadki. Antypoślizgowa konstrukcja oraz wysokoelastyczne przyciski dotykowe sprawiają, że FNIRSI DSO-TC3 dobrze znosi intensywne użytkowanie. To sprzęt zaprojektowany do pracy w warsztacie, laboratorium i w terenie – gotowy na codzienne wyzwania związane z naprawami, diagnostyką i nauką elektroniki.

Wydajny akumulator i nowoczesne ładowanie

Wbudowany akumulator litowo-polimerowy HQ 1500 mAh zapewnia do 4 godzin pracy na jednym ładowaniu – wystarczająco na 240 minut intensywnej diagnostyki. Złącze USB Type-C (5 V) umożliwia szybkie i wygodne ładowanie z powerbanka, ładowarki lub komputera, co czyni urządzenie w pełni mobilnym, ekologicznym i zawsze gotowym do działania.

W zestawie:

• Oscyloskop FNIRSI DSO-TC3
• Sonda pomiarowa
• Haczyki testowe 3 szt.
• Kabel USB-C
• Instrukcja obsługi
